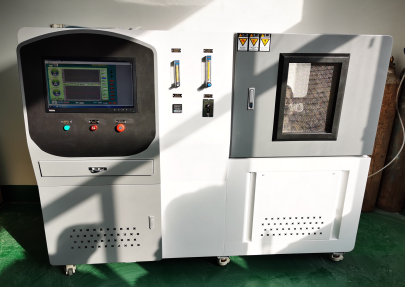

標題：防震油壓表疲勞試驗設備

一、產品概況

防震油壓表疲勞試驗設備滿足國標“GB/T 1227-2002 精密壓力表：GB/T 4439-1984 工業自動化儀表工作條件 ；GB/T 4451-1984 工業自動化儀表”,試驗壓力0-

150mpa, 主要用于防震油壓表、精密壓力表、氣壓表的出廠檢測。箱體是由液壓系統和熱交換系統，控制儀表等組成的一個有機體。在門都安裝閉合檢測開關，進行測量檢測，以滿足試驗安全性。采用工業控制計算機＋二次控制儀表系統＋傳感器開關控制模式，并對所有的開關量進行閉合監控，并采用邏輯關系，保證系統的安全和可靠，能夠進行故障記錄，自動系統鎖定邏輯，保證無人值班的試驗安全。

二、主要構成

壓力發生系統：壓力泵、控制閥、傳感器

實驗柜：主要用于安裝帶實驗的被測件，調壓機系統壓力指示

電器控制柜及計算機測試系統：用于采集試驗壓力及試驗圈數變化，打印報告，保存試驗數據

三、防震油壓表疲勞試驗設備技術參數

四 、安全保護

1.設備設有過壓報警功能，試驗回路中的壓力發生突變時，設備自動報警，其超過安全范圍時，設備自動停機。

2.回路中設有過濾裝置，在過濾器的兩端裝有壓差發訊報警器。

3.超溫保護：設備設置了超溫保護裝置，當油溫超過設定極限溫度時，自動停止運行。超溫保護裝置不能自動復位，需查明超溫原因，手動復位后，才能重新啟動設備。

4.設備設有試驗間內管道、工件失效的泄漏報警功能。

5.設備設有試驗間下方外部管道的泄漏報警功能。

6.柱塞脈沖缸具有位置檢測功能，當快要接近缸底時，設備報警且自動停機。

7.液箱液位報警。

8.漏電保護：設備設置了高靈敏度漏電保護模塊，當漏電保護裝置動作時，斷路器切斷主回路電源。
