標題：消防呼吸器背板綜合試驗臺

一、產品介紹

思明特生產的消防呼吸器背板綜合試驗臺用于測定空氣呼吸器以及其它型式的呼吸保護裝置的綜合性能。適用于消防部隊的呼吸器檢測維修站、呼吸保護產品檢測機構以及呼吸器制造廠，對呼吸器產品性能進行綜合檢測和評定。

二、消防呼吸器背板綜合試驗臺主要技術參數

試驗壓力范圍：0~25.00Mpa

壓力顯示精度：0.01Mpa

壓力測試精度：±1%

呼吸頻率精度：±5%

產品質量：26Kg

主機功率：小于100VA

試驗溫度：常溫，可定制

電源電壓：220V

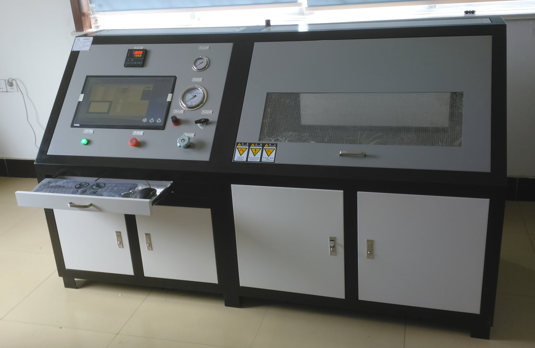

三、消防呼吸器背板綜合試驗臺結構組成

由試驗頭模、人工肺、計算機、打印機和高壓總管組成。

試驗頭模，用于測試中佩戴被測呼吸器面罩。試驗頭模安裝在人工肺頂蓋上，試驗頭模的嘴與人工肺中的波紋管頂部開口相通，試驗頭模的左眼有一個壓樣口與人工肺底板上的微壓傳感器相連接，在檢測呼吸器時，用來檢測面罩內的壓力，并送到計算機中進行處理

人工肺是由電動機、波紋管和控制電路組成。波紋管的頂部有一個開口與試驗頭模的嘴相通，從計算機來的指令控制電動機運轉，電動機通過連桿壓縮或拉伸波紋管，從試驗頭模的嘴中吸入和呼出空氣。人工肺有一個外殼，外殼前面板上有一個電源指示燈和一個電源開關，用于接通機內電源。外殼后面板有一個電源接口用于接入220V電源。有一個數據輸入/輸出接口用于人工肺與計算機之間的數據傳輸，有一個傳感器接口，用于將人工肺內的微壓傳感器和高壓傳感器取得的數據傳送給計算機。在外殼的左側有一個高壓接口，用于通過高壓總管將氣瓶的壓力接入高壓傳感器。
