壓力隔板水壓試驗機-密封板水壓測試臺

時間:2025-06-02 17:10:14??點擊:

標題：壓力隔板水壓試驗機-密封板水壓測試臺

壓力隔板水壓試驗機 是用于測試 壓力容器、管道隔板、閥門組件 等承壓部件的 耐壓強度、密封性能及結構穩定性 的關鍵設備。它廣泛應用于 石油化工、電力能源、航空航天、船舶制造 等領域，確保設備在高壓工況下的安全運行。

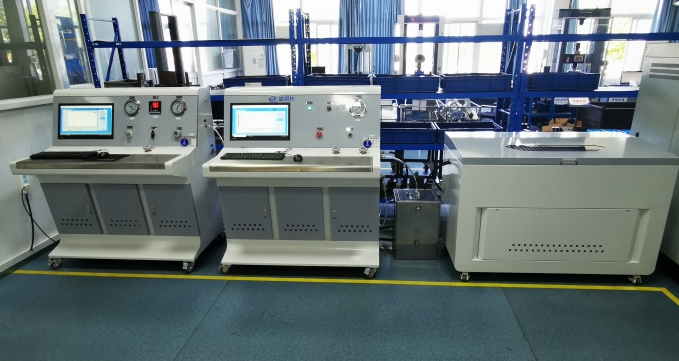

壓力隔板水壓試驗機-密封板水壓測試臺

1. 設備主要功能

  • 耐壓測試：模擬高壓環境，檢測隔板在額定壓力下的變形或破裂情況。

  • 密封性測試：檢查隔板與殼體之間的密封性能，防止泄漏。

  • 疲勞測試（可選）：進行多次壓力循環，評估長期使用后的可靠性。

  • 爆破測試（可選）：測定隔板的極限承壓能力。

2. 設備組成

系統模塊 關鍵部件 功能說明
高壓泵系統 電動/氣動增壓泵、蓄能器 提供穩定高壓水源（0~100 MPa，可定制更高）
密封夾具 液壓/機械夾緊裝置、O型密封圈 適配不同尺寸隔板，確保測試密封性
壓力控制系統 PLC + 觸摸屏（HMI） 設定壓力曲線、保壓時間、自動泄壓
數據采集系統 高精度壓力傳感器、流量計、應變儀 實時記錄壓力、泄漏量、形變數據
安全防護系統 防爆罩、超壓泄放閥、急停按鈕 防止意外高壓爆裂風險

3. 典型測試流程

  1. 樣品安裝

    • 將隔板固定在測試腔體內，確保密封良好。

  2. 注水排氣

    • 向腔體注滿去離子水，排除空氣（避免氣泡影響測試精度）。

  3. 逐步加壓

    • 按設定速率（如1 MPa/s）升壓至目標值（如30 MPa）。

  4. 保壓測試

    • 維持壓力3~5分鐘，監測壓力降（判斷是否泄漏）。

  5. 泄壓檢測

    • 緩慢泄壓后取出樣品，檢查形變或損壞情況。

4. 技術參數示例

項目 參數范圍
壓力范圍 0~100 MPa（可定制更高）
壓力控制精度 ±0.5% FS
介質 清水、油液（防銹）
測試工位 單工位/多工位（批量測試）
數據輸出 壓力-時間曲線、泄漏量報告

5. 符合標準

  • 國際標準：ASME BPVC、ISO 4126（安全閥測試）

  • 國內標準：GB/T 19624（壓力容器評定）、NB/T 47013（無損檢測）

6. 選型建議

  • 根據測試需求選擇壓力等級（如核電隔板需≥70 MPa）。

  • 考慮自動化程度（手動 vs. 全自動）。

  • 是否需要附加功能（如爆破測試、疲勞測試）。

7. 安全注意事項

  • 操作人員需培訓，避免超壓風險。

  • 定期校準壓力傳感器（參照J(rèn)JG 882）。

  • 測試區域加裝防護罩，防止高壓液體飛濺。

8. 常見問題及解決方案

問題 可能原因 解決方案
壓力不穩 泵密封磨損、管路泄漏 更換密封件，檢查接頭
泄漏超標 密封圈老化、隔板缺陷 更換密封材料，復檢樣品
數據異常 傳感器漂移 重新校準或更換傳感器
